贴片晶振脚位区分办法
下面我们看一下贴片晶振的脚位方向的区分方法。 插件晶振，普遍为2脚的，但是贴片晶振就不同,贴片晶振的规格。
1、2脚的贴片晶振一定是无源晶振。 2、4脚的贴片晶振可能是无源晶振，也有可能是有源晶振。
3、4脚以上的贴片晶振一定是有源晶振。 4、有源晶振本身印字左下脚有个点。
5、常见的贴片晶振规格有2.5*2.0mm，3.2*2.5mm，5.0*3.2mm，6.0*3.5mm，7.0*5.0mm。 2脚无源贴片晶振通常要数陶瓷面的较为常见，当然金属面的也有，但普遍来讲，金属面的多以四脚无源贴片晶振为主。
无源晶振在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，无需接入。我们称之为1脚，2脚，3脚，4脚。
常规情况下如何区分谁是1脚谁是2脚了。这里就告诉大家一个诀窍。
http://www.tiepiandianzu.cn/product/coilcraft/ 4脚无源贴片晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4。
无源晶振脚1和脚3接地，2脚和4脚无功能。 另外有源晶振的脚位如何区分呢？上文我们说到有源晶振的丝印通常都会用点来区分。
丝印点的所处的位置就是脚1，翻过来顺着顺时针数过来，脚位的方向就一清二楚了。 有源晶振又可分为如下几种： 1、石英振荡器。
泰艺晶振型号中多以字母O开头 2、温补振荡器。泰艺晶振型号中多以字母T开头 3、压控振荡器。
泰艺晶振型号中多以字母V开头 4、温控晶振。 泰艺晶振型号中多以字母N开头 以上是贴片晶振脚位如何区分的方法介绍，希望对大家有所帮助。
更多相关泰艺晶振信息，欢迎来电洽询我们。
您可能还喜欢这些产品
基频晶振和泛音晶振的区别我们只知道晶振是一种频率元器件，而对于晶振有基频晶振和泛音晶振的区分知道的可能就很少，那么什么是基频晶振，什么又是泛音晶振，两种在电路
无源晶振和有源晶振的区别有源晶体振荡器与无源晶体振荡器的区别1.无源晶体振荡器的英文名称不同于有源晶体振荡器。无源晶体振荡器是晶体，而有源晶体振荡器称为振荡器。
有源晶振和无源晶振的区别1、信号质量有源晶体振荡器不需要DSP的内部振荡器，信号质量好且相对稳定，连接方式相对简单（主要是为了做好功率滤波，通常采用由电容和电感组成
贴片电阻和贴片电容的区分方法从外观上来区分：片式电容器的颜色通常为黄色，略为黑色。片式电阻器仅为黑色，片式电容器的厚度相对较厚。从外面看是胖胖的（超薄除外）。片式
可以用有缘晶振替换无源晶振吗理论上，这是可能的。但不能直接替换。有源晶体振荡器必须至少有三个引脚，即VCC+、VCC-和信号输出。无源晶体振荡器只需要两个引脚。有源晶体振荡
贴片保险丝和贴片电阻区别贴片保险丝又称电流熔断器，在IEC127标准中定义为“熔断器”。主要用于过载保护。如果保险丝正确放置在电路中，当电流异常升高到一定的高度和
贴片电阻怎么区分阻值怎么识别贴片电阻上的标识？数字直标：全为数字（1）3位数 前2位为有效数字，第3位是倍乘。贴片电阻封装： 0603、0805、1206、1210、1812、2010、2512
- 贴片电容电感如何区分
贴片电感和贴片电容的区别贴片电容和贴片电感是现代电子元件中常见的无源元件。它们常用于各种电路，如滤波器、振荡器和放大器。虽然它们的功能

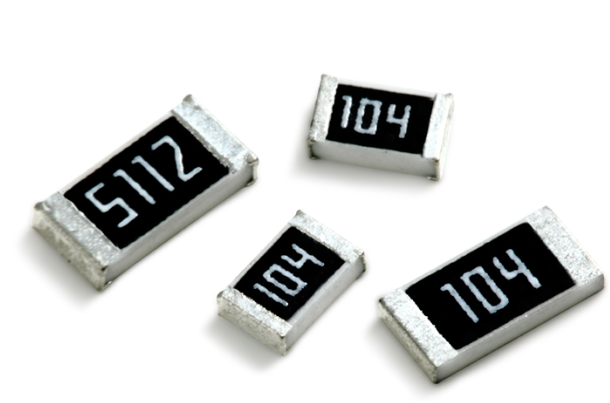

贴片电容电阻电感怎么区分贴片阻电元件广泛应用于消费电子产品、小型器件产品和汽车电子产品。随着电子产品对薄化和小型化的需求，贴片阻容的尺寸精度越来越高。常用
